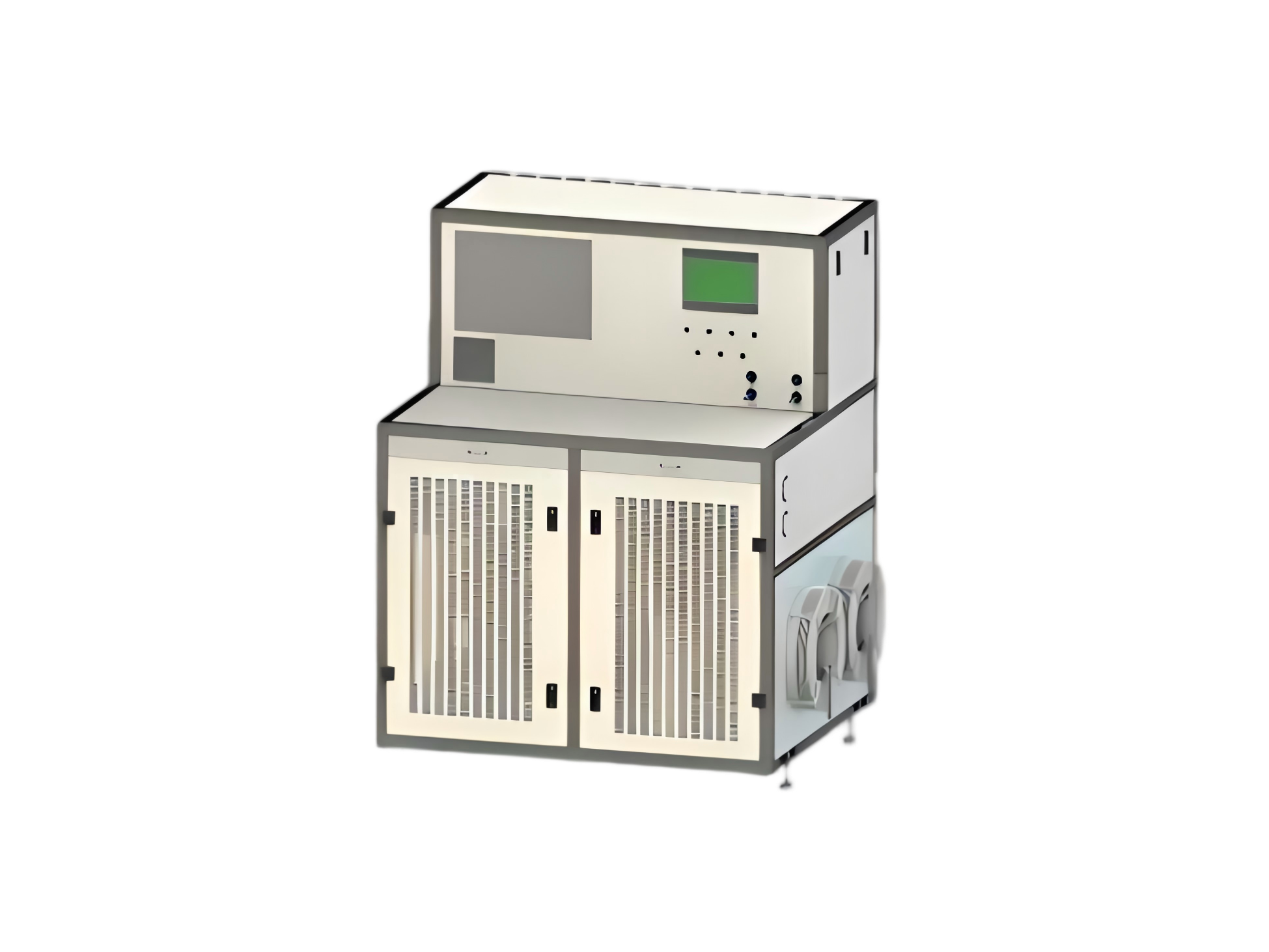

冷板性能测试平台设备
采用西门子PLC控制系统，系统匹配7寸显示屏及21寸液晶显示器，可实时监控各项测试参数并对测试结果进行判定，集成电脑预装上位机软件。
产品特性
✓ 可同时两组或单个冷板进行测试；
✓ 温度控制精度在±0.5℃，数据可靠性高；
✓ 流量调节范围为0.3~15L/min，调节范围广；
✓ 水泵采用一用一备的方式，系统可靠性高；
✓ 有缓冲水箱和加热器，保证温度控制精准；
✓ 风机采用PWM调节，风量大，噪音小；
✓ 供液温度、供液流量可灵活设定；
✓ 测试接口采用螺纹连接，便于组装和维护；
✓ 带21寸显示屏，便于读取数据和参数设定；
✓ 可通过PLC或上位机控制，集成压力、温度、流量、温湿度等检测；
✓ 具有告警机制，协助运维人员快速准确定位系统异常；
技术参数
|
冷板流阻&热阻测试设备 |
||
|
高 (mm) |
2000 |
|
|
宽(mm) |
1600 |
|
|
深(mm) |
1300 |
|
|
运行条件 |
||
|
额定冷却能力 (kW) |
10 |
|
|
工况描述 |
一次侧 |
二次侧 |
|
冷却介质类型 |
R407C |
纯水 |
|
风量/流量(m³/h/LPM) |
2*3000/2*50000 |
0.9/15 |
|
额定进口温度 (℃) |
15 |
75 |
|
额定出口温度(℃) |
25 |
65 |
|
进出风方向 |
右侧进风，前后出风 |
|
|
温度调节范围（℃） |
30~65 |
|
|
二次侧过滤器(μm) |
50 |
|
|
温度调节精度（℃） |
±0.5 |
|
|
加热器功率（KW） |
2 |
|
|
流量调节范围（LPM） |
0.3~15 |
|
|
流量检测精度（LPM） |
±0.1 |
|
|
泵驱配置 |
双泵模式，一用一备 |
|
|
电源规格 |
AC380V 50Hz |
|
|
最大功耗 (kW) |
4.7 |
|
|
设计压力等级 (PSI/bar)*2 |
58/6 |
|
|
测试压力等级(PSI/bar) |
87/8 |
|
|
运输重量(kg/lbs) |
680/1499 |
|
|
运行重量(kg/lbs) |
740/1631 |
|
|
工作环境温湿度 |
0～50℃/ RH5～85% |
|
|
贮存环境温湿度 |
-20～65℃/RH5～95% |
|
|
对外接口规格 |
M11*1螺纹接口 |
|
|
电源接口 |
2*C14 |
|
|
通讯接口 |
RJ45 |
|
|
通讯协议 |
Modbus RTU & Modbus TCP/IP |
|
|
补液接口 |
倒刺接头：接Φ12.7mm软管 |
|
|
噪声等级 |
85dB(A) |
|
|
外观颜色 |
潘通 冷灰C11 |
|
